Our company's regular stock brands are ADI, LINEAR, and MAXIM; Also engaged in the sales of various high-end chips and MCU manufactures. The three major business segments are case design and PCB processing.
我司常备现货品牌为ADI(亚德诺)、LINEAR(凌特)、MAXIM(美信)；还从事各类高端芯片的销售、Layout设计、PCB制作、PCBA加工四大业务版块。
深圳市沅竞成供应链有限公司
Shenzhen Yuanjingcheng Supply Chain Co., Ltd.
TABLE OF CONTENTS
目录
1
公司简介
/Company Introduction
02
2
经营范围
/Nature of Business
03
3
元器件采购
/Component procurement
04
4
Layout设计
/Layout Design
08
5
PCB制作
/PCB production
10
6
PCBA加工
/PCBA processing
12
7
合作客户
/Cooperative clients
16
8
企业优势
/Advantage display
18
9
公司展示
/Company Display
20
COMPANY PROFILE
公司简介
开拓新价值，共创新未来
深圳市沅竞成供应链有限公司（以下简称为“沅竞成”）成立于2024年，专注于元器件供应链领域，定位为电子产业供应链与信息服务平台，实施供应链服务“向下扎根，向上发展”战略，服务于中小微企业/代加工厂乃至大型EMS和现有分销商。沅竞成通过名为“YJC”的集成式服务平台，为客户提供元器件现货&期货的一站式BOM配齐-报价-采购及其他供应链「增值-保质-提效-降本」管理服务。
在数字化浪潮的推动下，沅竞成面临着“供应链数据标准化”和“行业应用场景数字化”的挑战。快速变化的市场环境要求沅竞成建立一个包含元器件BOM匹配、供应交付、FAE技术支持等多种数据服务在内的全链路、标准化供应链数据体系。但长期存在的信息孤岛现象阻碍了企业效率的提升和供应链建设的推进，这一现状不利于沅竞成与合作伙伴之间增进信任关系，以及实现业务的可预测性；行业应用场景数字化方面，沅竞成需要一种科学的数字化解决方案，帮助沅竞成基于实际经验与切实数据来搭建业务内容与流程的数字化展示平台，并将其转化为真正的企业效益。
Shenzhen Yuan Jingcheng Supply Chain Co., Ltd. (hereinafter referred to as "Yuan Jingcheng") was established in 2024. It focuses on the field of component supply chain and is positioned as an electronic industry supply chain and information service platform to implement "downward" supply chain services. "Take root and develop upward" strategy to serve small, medium and micro enterprises/contracting factories and even large EMS and existing distributors. Through an integrated service platform called "YJC", Yuan Jingcheng provides customers with one-stop BOM preparation - quotation - procurement and other supply chain "value-added - quality assurance - efficiency improvement - cost reduction" management of component spot & futures. Serve.
BUSINESS SCOPE
经营范围
NO.1 元器件采购
Component procurement
当天订单，当天发货；在售SKU超300W+，代理和欧美仓库直接供货，满足一站式采购需求
NO.2 Layout设计
Layout Design
PCB Layout工程师、PCB封装工程师，精英技术团队，引领技术前沿，提供专业高效的服务；提高一板成功率，缩短研发周期
NO.3 PCB制作
PCB production
专注高精密多层线路板制造，位于珠三角线路板产业集群的核心地带；线路板主要应用于工控、通信、新能源、汽车、医疗设备、安防、航天航空等领域
NO.4 PCBA加工
PCBA processing
提供SMT贴片加工，DIP插件加工（PCBA代工代料）和检测的全方位服务

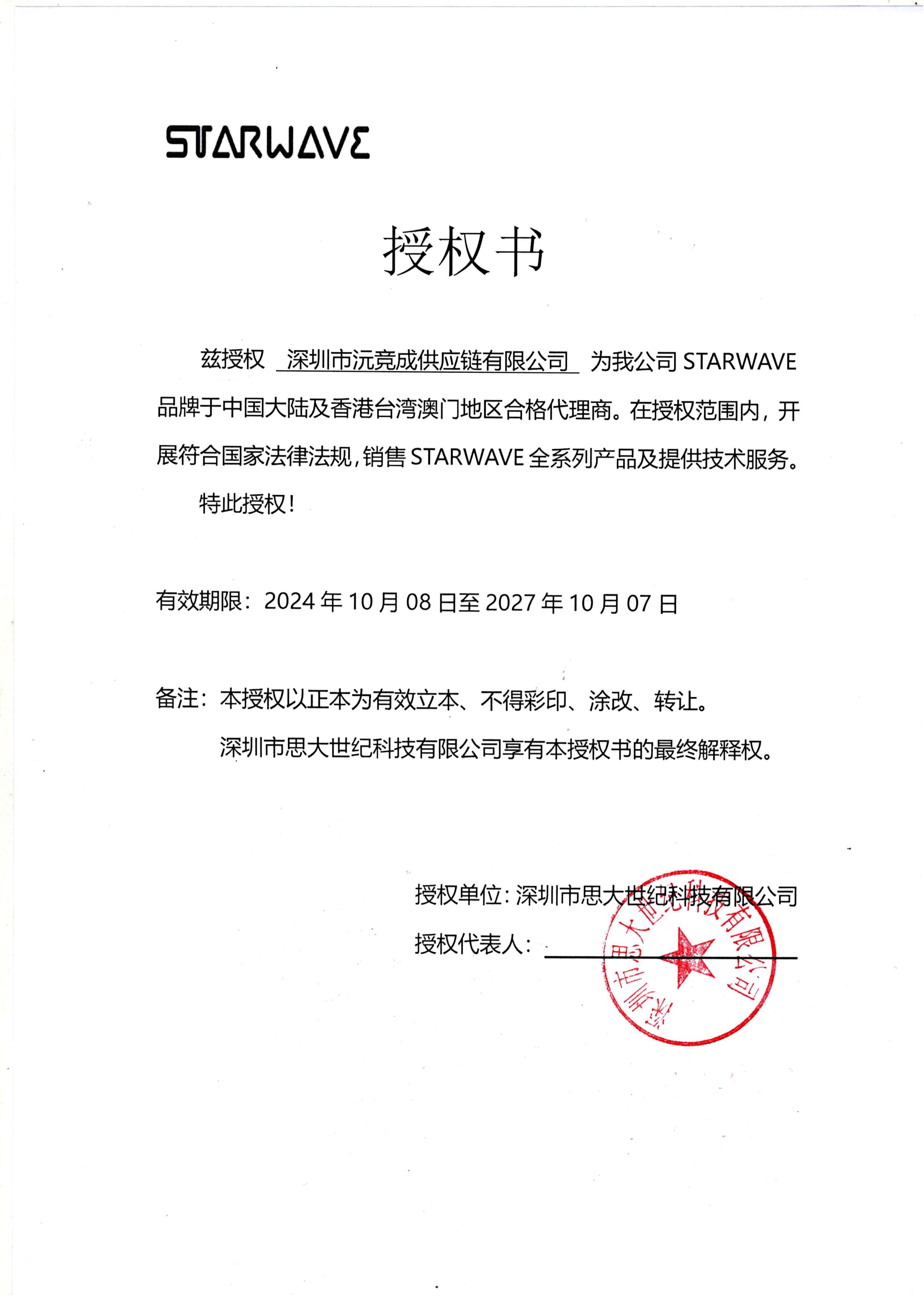

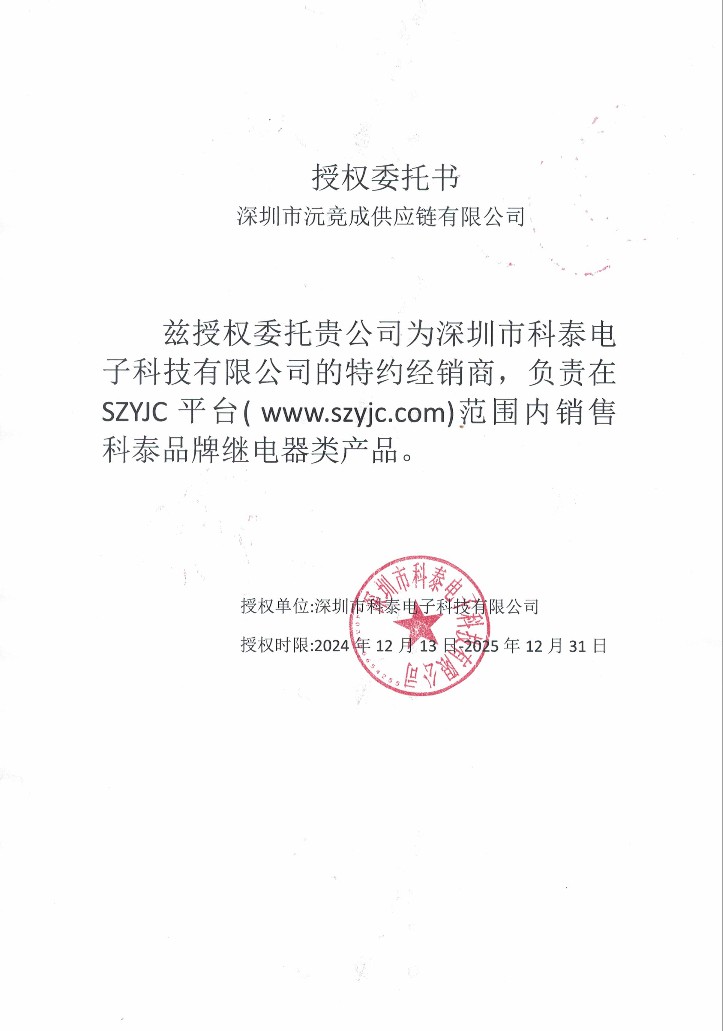

Agent and qualification certificates
代理及资质证书
拥有代理证:
1.MK(米客方德)
2.Starwave(思大)
3.KCOTY(科泰)
Main distribution brands
主营分销品牌
5000+
在售品牌5000+
3000W+
在售产品型号
3M
ADI(亚德诺)
AMD(超微)
AVX
Fuji(富士电机)
Gigadevice(兆易)
HiTrend(钜泉)
Infineon(英飞凌)
Intel(英特尔)
JD(晶导微)
Littelfuse(力特)
Maxim(美信)
Micron(镁光)
Microchip(微芯)
MPS(芯源)
MuRata(村田)
技术保障
提供配套
原厂品质
Nexperia(安世)
NXP(恩智浦)
ON(安森美)
Panasonic(松下)
Realtek(瑞昱)
Renesas(瑞萨)
SGMICRO(圣邦微)
Siemens(西门子)
ST(意法半导体)
Samsung(三星)
TDK(东电化)
TE(泰科)
TI(德州仪器)
Vishay(威世)
INGHAi(赢海)
Xilinx(赛灵思)
LAYOUT DESIGN
Layout设计
我司优势：
拥有20余名资深Layout工程师,客户提供原理图情况下最快加急3天完成画板;资深专业的pcb设计、pcb layout工程师以及封装库工程师,有着多年丰富的PCB设计以及封装库标准化经验;在PCB设计过程中综合考虑EMC、SI、DFM等影响高速 PCB的因素,确保产品的可靠性;有着综合芯片原厂以及各大型公司的设计标准,并承诺每一个项目严格按照设计规范来做,更加保证PCB设计的可靠性;每一个项目必须严格经过评审团的评审,把可能影响项目品质的问题扼杀在摇篮里;可提供元器件及 PCBA配套服务,大量缩短成品的研发周期;设计软件齐全,allegro、ad, protel、 pads、mentor wg等主流软件;设计的产品领域涵盖了工控、通信、新能源、汽车、医疗设备、安防、航天航空等领域。
Layout设计流程
结束/END
1.提供设计资料
2.审核
3.提供正式报价单
4.付款签署合同（可付30%定金）
5.项目需求二次评估及方案确定
6.设计启动
7.网表导入
8.结构导入
9.层迭设置
10.设计规则设置
11.器件布局
12.布局确认与优化
13.器件扇孔
14.扇孔优化
15.开始PCB布线
16.关键网络走线等长
17.走线优化
18.DRC检查
19.布线确认
20.丝印调整
21.资料输出
22.最终用户确认
23.PCB生产调试问题、调试答复
24.项目归档
深圳市沅竞成供应链有限公司
Shenzhen Yuanjingcheng Supply Chain Co., Ltd.
一、设计能力：
最高设计层数：52层
最大 PIN 数目：120000+
最大连接数：120+
最小线宽：2.4mil
最小线间距：2.4mil
最小过孔：6mil(4mil激光孔）
最多 BGA 数目：120+
最小 BGA PIN 间距：0.3mm
最大 BGA PIN 数：8000+
最高速信号：112G-PAM4
二、Layout设计交期：
1-1000/PIN(7天内完成）
2000-3000/ PIN (15天内完成）
4000-5000/ PIN (25天内完成）
6000-7000/ PIN (30天内完成）
8000-9000/ PIN (35天内完成）
10000-12000/ PIN (40天内完成）
13000-15000/ PIN (50天内完成）
15000-20000/PIN(60天内完成）
三、最终可输出文件：
1.Gerber（用于 PCB 的生产文件）
2.xls, CVS 坐标文件（用于 SMT 贴片）
3.xls BOM 表（用于器件采购和 SMT 贴片）
4.DXF( CAD 结构图，用于制作板子结构）
5.PCB生产说明、工艺、阻抗、叠层等信息
6.装配文件
7.正反面丝印装配文件
附图：公司部分PCBLayout案例
PCB PRODUCTION
PCB制作
专注高精密多层线路板制造,我司生产的线路板主要应用于工控、通信、新能源、汽车、医疗设备、安防、航天航空等领域。
PCB制板工艺能力
层数:
1-52层（超过评审）
高速HDI:
按常规HDI制作
激光阶数:
1-3阶（任意阶需要评审）
板厚范围:
0.1-6.0mm（小于0.2mm，大于6.5mm需评审）
最小成品尺寸:
单板5*5mm（小于3mm需评审）
最大成品尺寸:
2-16层21*33inch；备注：板边短边超出21inch需评审
最大完成铜厚:
外层≥10OZ（大于12OZ需评审），内层≥6OZ（大于8OZ需评审）
最小完成铜厚:
1/2OZ
层间对准度:
≤3mil
通孔填孔范围:
板厚≥0.4mm，孔径≤0.2mm
树脂塞孔板厚范围:
0.3-6.0mm, PTFE 板树脂塞孔需评审
全板镀塞孔:
∅0.2mm（超过可评审）
板厚度公差:
板厚≤1.0mm;±0.1mm板厚＞1.0mm;±10%
阻抗公差:
(<50Ω,±5Ω),(≥50Ω,±10%);(≥50Ω,±8％需评审）
翘曲度:
常规：0.75%，极限0.5%（需评审）最大2.0%
压合次数:
同一张芯板压合≤5次（大于3次需评审）
PCB制板优势:
TPS(Toyota Production System)精益生产管理体系
提供高精度多层PCB制板服务
打通设计到生产的壁垒
可提供2-52层样品到批量生产
品质可追溯
普通板/HDI板/FPC/刚挠结合板/金属基板
交期快速，准时交付
生于技术，我们了解研发需求
贴合研发需求的PCB生产服务
PCB制作交期
层数
批量
样版
加急
双面
9天
5天
48小时
四层
10天
5天
3天
六层
12天
6天
3天
八层
12天
7天
4天
十层
14天
10天
4天
十二层
14天
10天
5天
十四层
16天
12天
6天
十六层
16天
12天
6天
十八层
18天
14天
6天
二十层
20天
14天
8天
二十二层
20天
14天
8天
二十四层
20天
14天
8天
二十六层
20天
14天
10天
二十八层
20天
14天
10天
三十层
20天
14天
10天
三十二层
20天
14天
10天

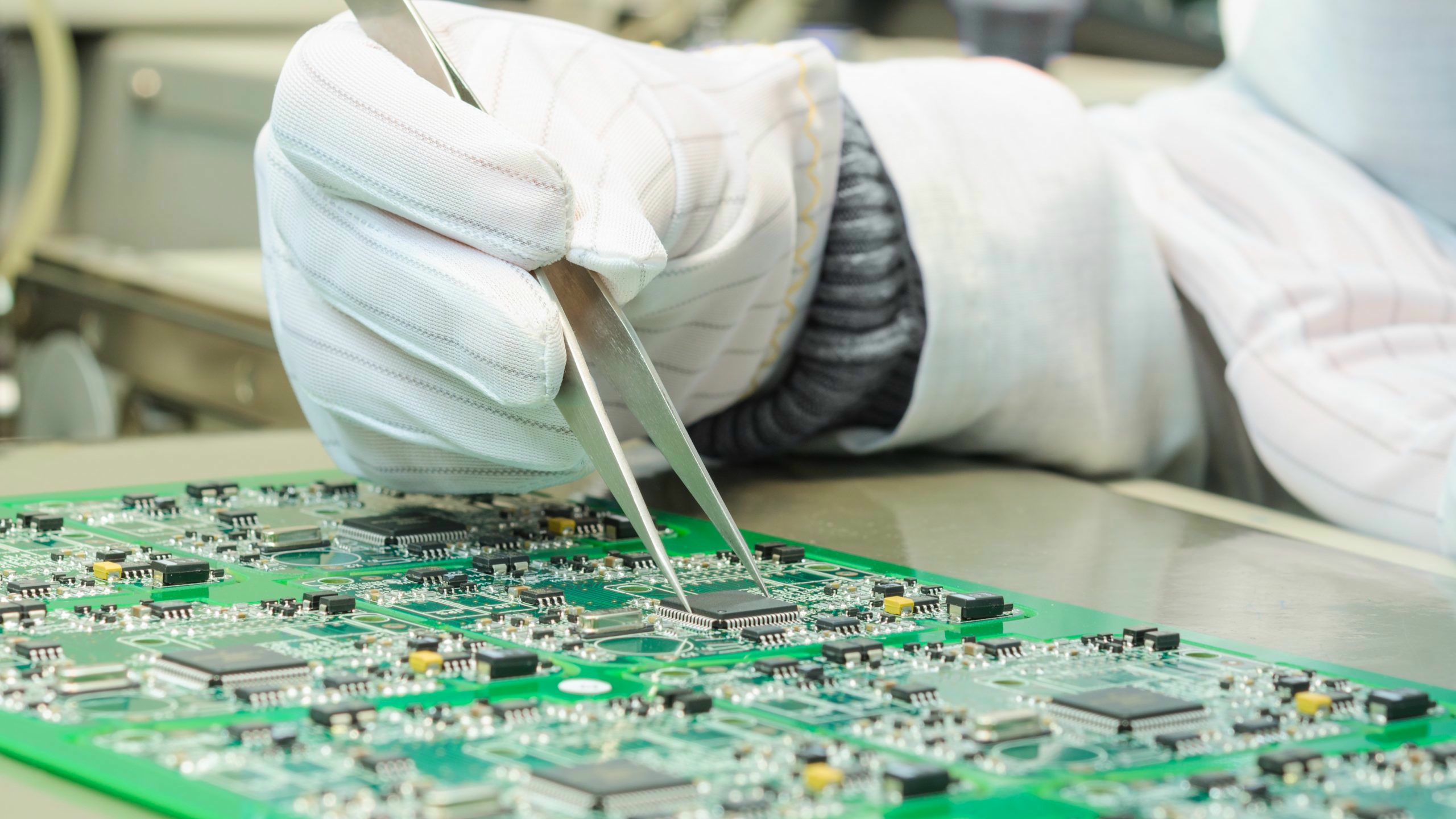

PCBA PROCESSING
SMT、DIP加工（PCBA加工）
PCBA一站式服务：提供从PCB制作，元器件配套采购到SMT贴片加工，DIP插件加工（PCB代工代料，PCB包料）和检测的全方位服务。
SMT工艺能力
焊接面:
1-52层（超过评审）
层数:
按常规HDI制作
板厚范围:
1-3阶（任意阶需要评审）
尺寸:
0.1-6.0mm（小于0.2mm，大于6.5mm需评审）
数量:
单板5*5mm（小于3mm需评审）
焊盘喷镀:
2-16层21*33inch；备注：板边短边超出21inch需评审
PCB颜色:
外层≥10OZ（大于12OZ需评审），内层≥6OZ（大于8OZ需评审）
PCB出货方式:
1/2OZ
工艺边:
≤3mil
Mark点:
板厚≥0.4mm，孔径≤0.2mm
SPI锡膏测试:
0.3-6.0mm, PTFE板树脂塞孔需评审
AOI:
∅0.2mm（超过可评审）
最小封装:
板厚≤1.0mm;±0.1mm 板厚＞1.0mm;±10%
最小IC pin网距:
(<50Ω,±5Ω),(≥50Ω,±10%);(≥50Ω,±8％需评审）
BGA球径网距:
常规：0.75%，极限0.5%（需评审）最大2.0%
回流焊温度:
同一张芯板压合≤5次（大于3次需评审）
回连焊温度:
255+/-5度（可调）
深圳市沅竞成供应链有限公司
Shenzhen Yuanjingcheng Supply Chain Co., Ltd.
SMT 加工的优势:
1) 超过15人的品质团队，有效控制 IQC 来料检验、 IPQC 过程巡检、 OQA 出厂检验等重要制程环节；
2) 配备6人电子工程师团队，针对生产过程中的 DFM 可制造性检查及工程工艺，提出建设性改善建议，有效提升产品品质及生产效率；
3) 公司推行 Quick Response 快速响应机制，由专业销售人员对接客户，快效响应任何异常情况；
4) 推行 MES 电子信息化看板，有效监督 PMC 生产计划过程，保证交期；
5) 采用 ESD 静电防护珍珠棉或静电袋进行安全包装，确保产品在运输途中的安全性。
DIP加工制程能力:
1) 插件 AOI 进行元器件错漏反的检测，严格控制 DIP 直通率
2) 接受严格培训的熟练烙铁手，焊接速度和品质可控
3) 根据电路板所处状态，在拉线周边配备独立标识的暂存区域：待插件、待维修、待 QC 检查、不良品、待 QA 检查等，避免混板出现
4) 严格的 IPQC 和 QA LOT 抽检标准，确保 DIP 加工的可靠性
SMT贴片的正常交期:
物料齐全状况下， SMT 贴片加工的交期在3到5天开始出货，国家公共节假日不含其内。
如何进行SMT加工合作
您只需要把相关项目的BOM、GERBER、坐标文件发送给我们进行报价，价格确定之后，即可开始相关的SMT服务；定位于中高端SMT加工服务，为客户的品质保驾护航，认真把关每一道SMT制程工艺。
如何进行SMT加工合作
您只需要把相关项目的BOM、GERBER、坐标文件发送给我们进行报价，价格确定之后，即可开始相关的SMT服务；定位于中高端SMT加工服务，为客户的品质保驾护航，认真把关每一道SMT制程工艺。
DIP插件加工优势:
插件线 x 2条
插件AOI：对插件元件及焊点进行不良项检查波峰焊 x 2台
后焊拉线 x 2条
DIP插件加工是PCBA制程中的重要一环，手工作业相对较多，对于管理提出更高的要求。我们通过执行一套完善的质量管理体系，并配备不断提升的自动化设备（如自动分板机、自动点焊机等）、工装夹具等，使得我们的DIP加工服务一致性和可靠性极高，贏得了良好的口碑。
INDUSTRY APPLICATION SOLUTIONS
行业应用

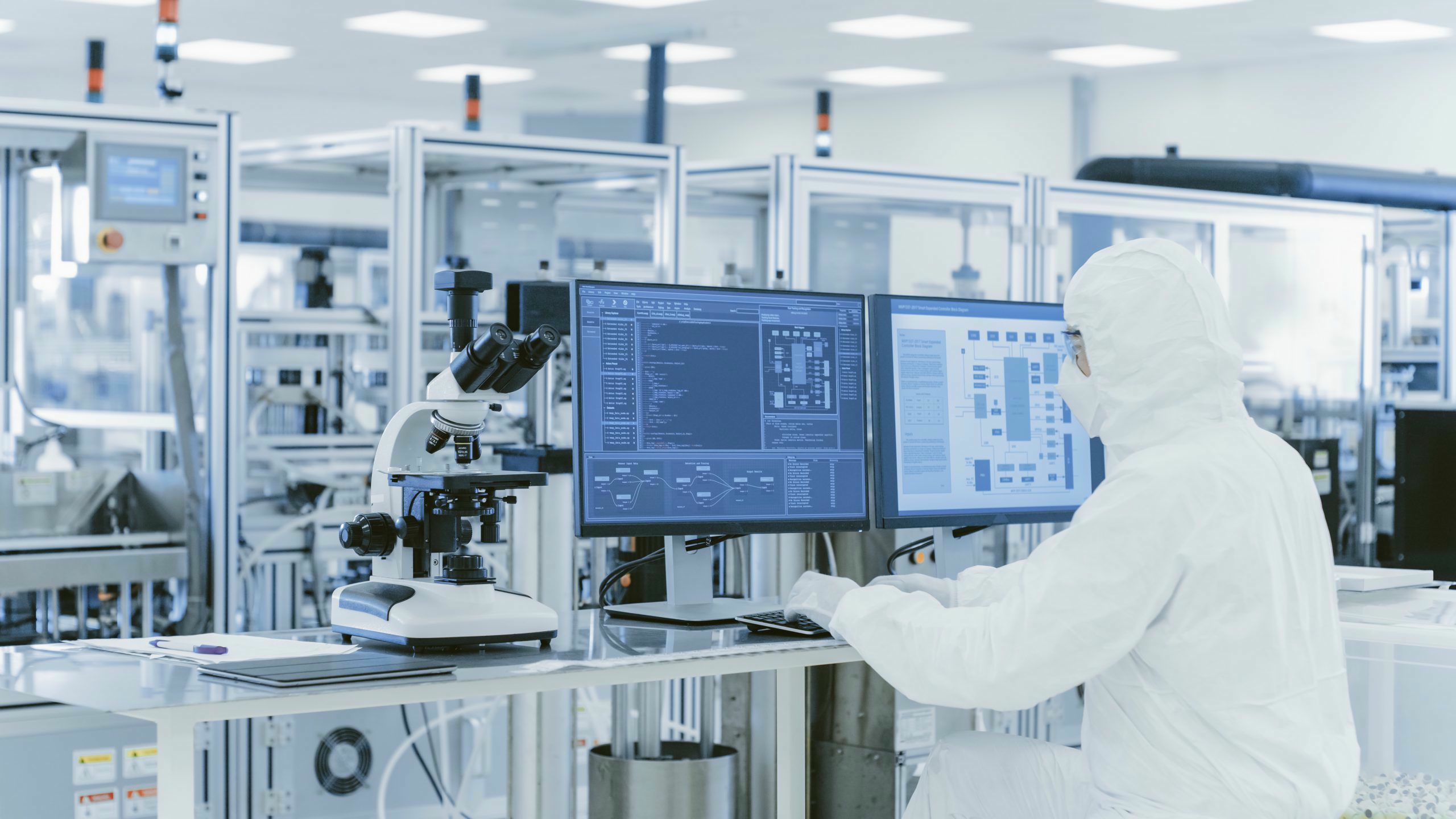

检测仪器
/Testing instruments
电化学系列实验室分析仪器、离子色谱仪、气相色谱仪，汽车控制板仿真测试、流量监测系统、超声检测仪、成像检测仪、射频宽带收发仪、射频芯片 RF - HTOL 测试系统、（找水、探矿、应急、环保、考古）检测仪，在线 AOI 测试，机械保护领域测试、红外焦平面探测器、测绘装备，无人机航测、激光雷达测量、品圆测试．芯片成品测试等......

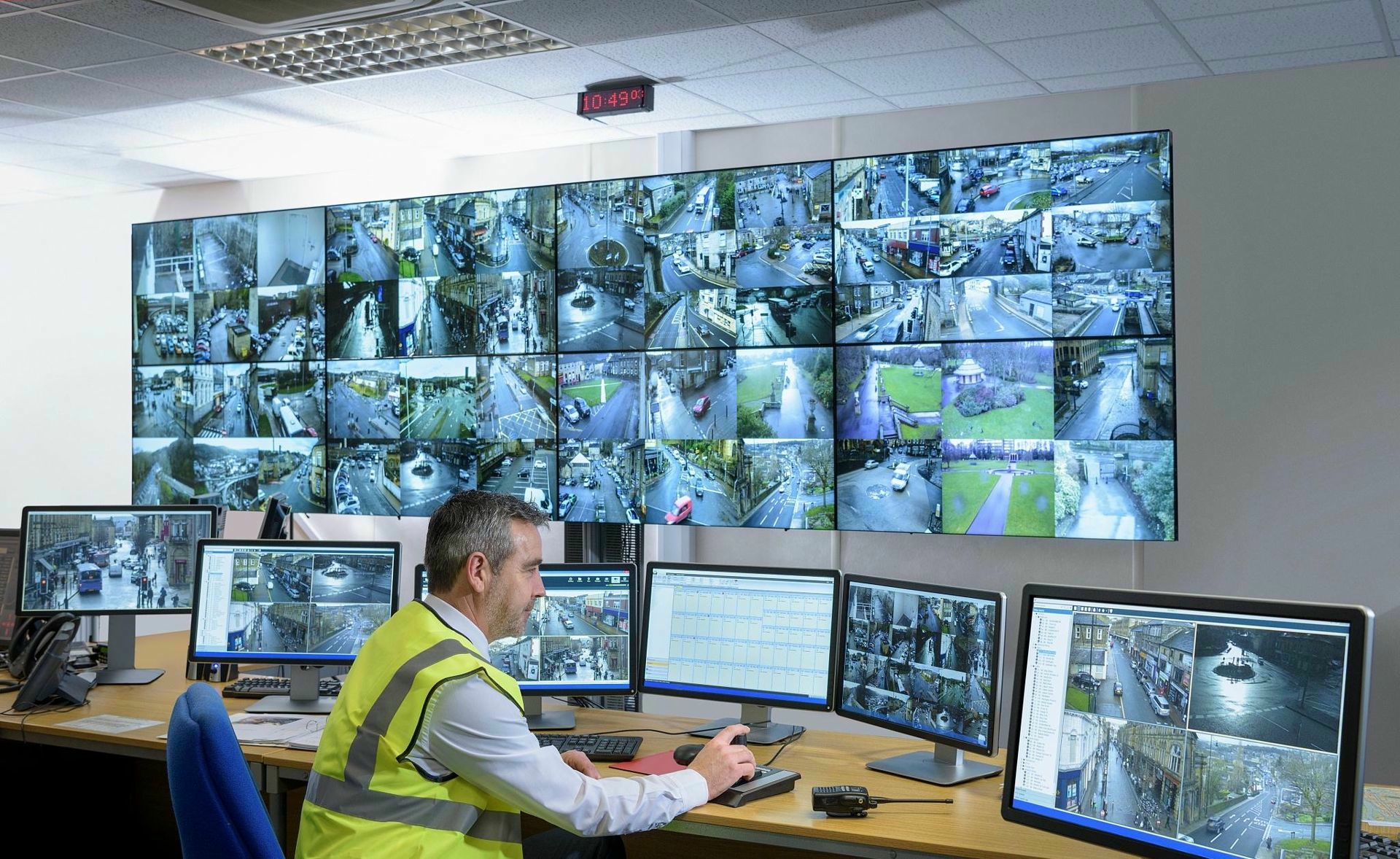

网络通讯
/Network communication
交换机、路由器、集线器、中断器、传真机、对讲机、家用电话机、手机、计算机、调制解调器、无线电台、卫星电话、无线 AP 、无线网桥、无线网卡、无线避雷器、光端机、打印机、电脑、各种遥控器、收音机......
深圳市沅竞成供应链有限公司
Shenzhen Yuanjingcheng Supply Chain Co., Ltd.
医疗设备
/Medical equipment
体温计、血压表、显微镜、测听计、各种生理记录仪、 X 光机、 CT 扫描、磁共振、 B 超、心电图机、脑电图机、肌电图机、纤维内窥镜、激光治疗机、麻醉机、呼吸机、体外循环、电子血压计、血糖测试仪......
电源电力
/Power supply
开关电源、逆变电源、交流稳压电源、直流稳压电源 DC / DC 电源、通信电源、模块电源、变频电源、 UPS 电源、 EPS 应急电源、净化电源、 PC 电源、整流电源、定制电源、加热电源、焊接电源／电弧电源、电镀电源、网络电源、电力操作电源、适配器电源......
汽车电子
/Automotive Electronics
音响、车载娱乐系统、 GPS 、车载 DVD 、防盗器、倒车镜、摄像头、头枕显示屏，车载 CD 、车载MP3播放器、车载电源、车载充电座、车载加热坐垫，车载按摩、坐垫、车载按摩靠枕、车载导航仪、行车记录仪、汽车音响喇叭、车载万能充电器、电子眼、倒车雷达等等
工控设备
/Industrial control equipment
工业控制器、数据采集设备、控制执行设备、工业计算机，工控机器人、伺服电机、自动化传感器、工业控制箱、仪器仪表、工业电磁阀、工业变频器、4U工控机、无风扇嵌入式工控机、轨交工控机、工业服务器。工业平板电脑和多网口网安设备等
COOPERATIVE CLIENTS
合作客户
The three major business segments are case design and PCB processing.
OUR ADVANTAGES
企业优势
渠道优势
长期与世界品牌代理商战略合作，保证每一个进口芯片都来自源头；原装正品才是品质保障的核心，并且保证一手货源优势供应。
原厂品质
可为客户提供品质保障协议，在合理时长范围内保证品质和客户权益。可第三方检测机构进行产品质量和可靠性测试，确保质量过关。
技术保障
自有专业技术服务团队实时解决问题，同时支持来自原厂/代理的技术支持服务，让生产更加有保障。
降低成本
降低研发成本：免费送样，可提供技术支持；降低售后成本：原装正品，降低故障，不良率；降低生产成本。
高效采购
专业销售团队高效快速报价、准确报价协助快速核算成本、提供可替代物料参考、通用和常用料大量库存现货，可提前为客户备货。
提供配套
为客户提供最具性价比的产品和方案，上万种现货商品库存，可全方位配套服务；同时提供Layout、SMT贴片加工等业务。
6大优势保障
与代理和原厂进行直接合作对接、保证原厂原装品质、提供技术保障、提高研发效率，降低采购成本及生产成本、提供一站式PCBA制作服务
深圳市沅竞成供应链有限公司
Shenzhen Yuanjingcheng Supply Chain Co., Ltd.
Six major advantages guarantee
Collaborate with agents and original factories for direct investment, ensure original product records, provide techni - cal support, improve research and development efficiency, reduce procurement and production costs, and provide B0k ordering and SMT mounting services
COMPANY DISPLAY
公司展示
用芯服务 客户至上
Collaborate with agents or factories to ensure original factory quality, technical support, improve research and development efficiency, reduce procurement and production costs, and provide BOM order matching and SMT surface mounting services
公司前台/Company front desk

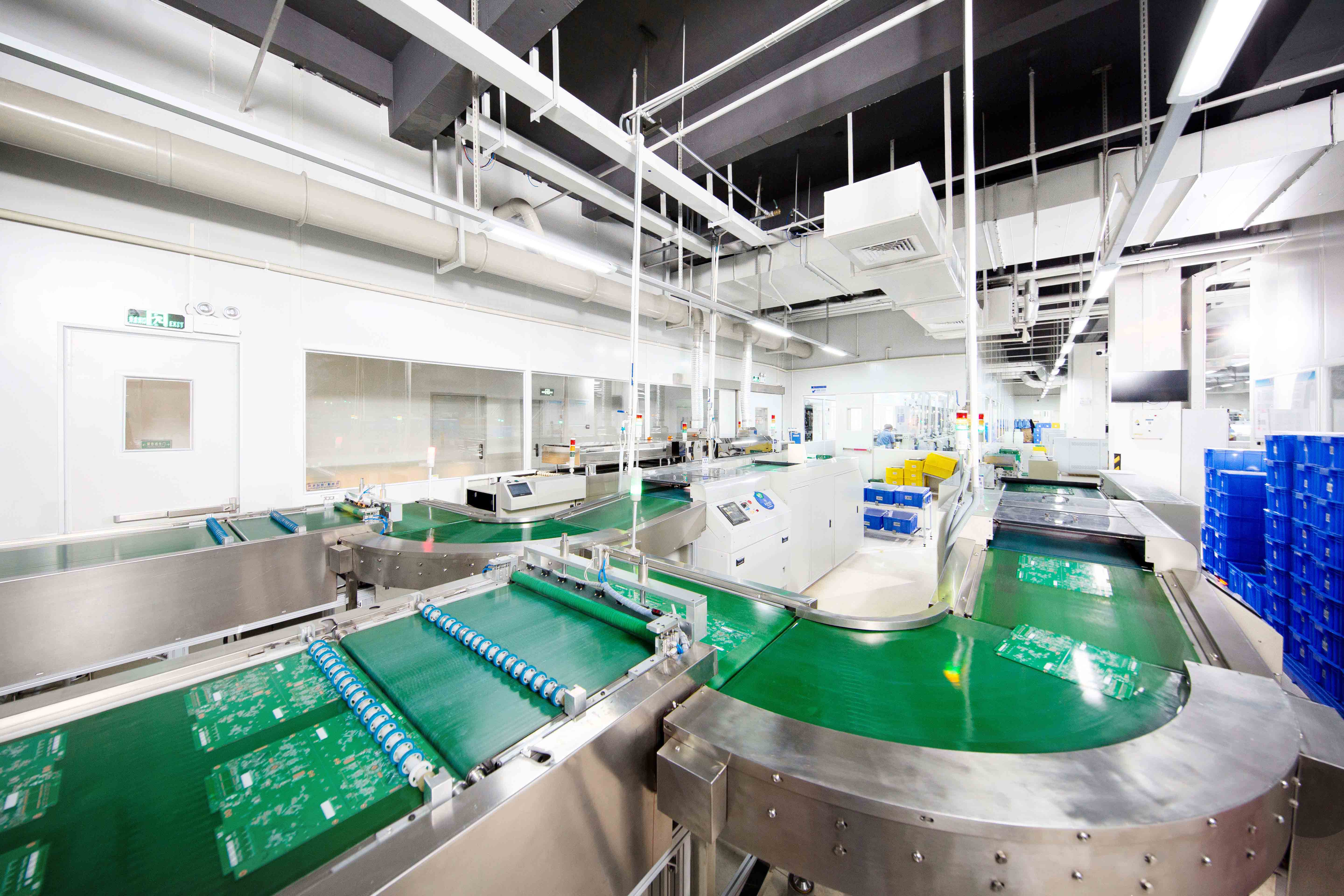

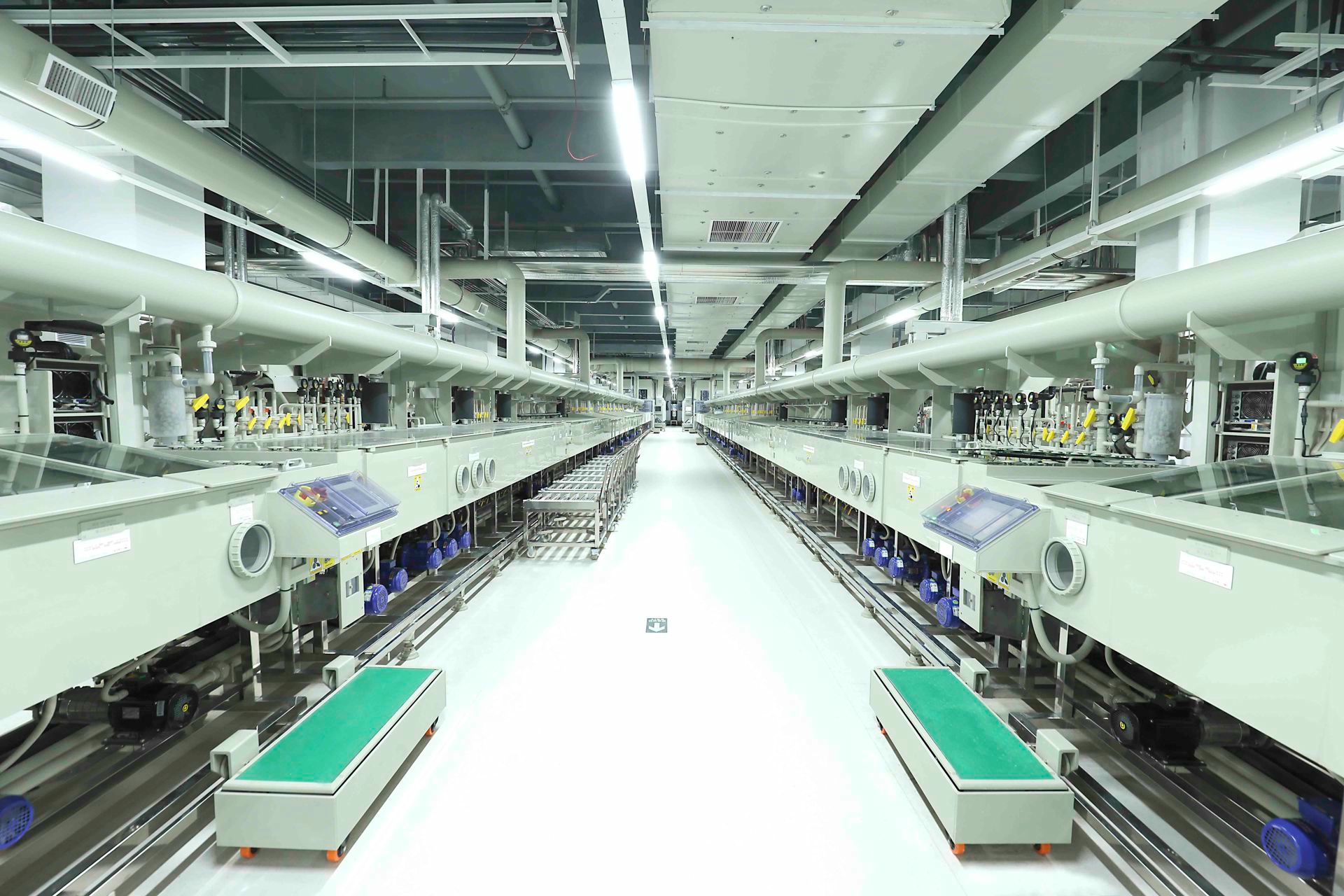

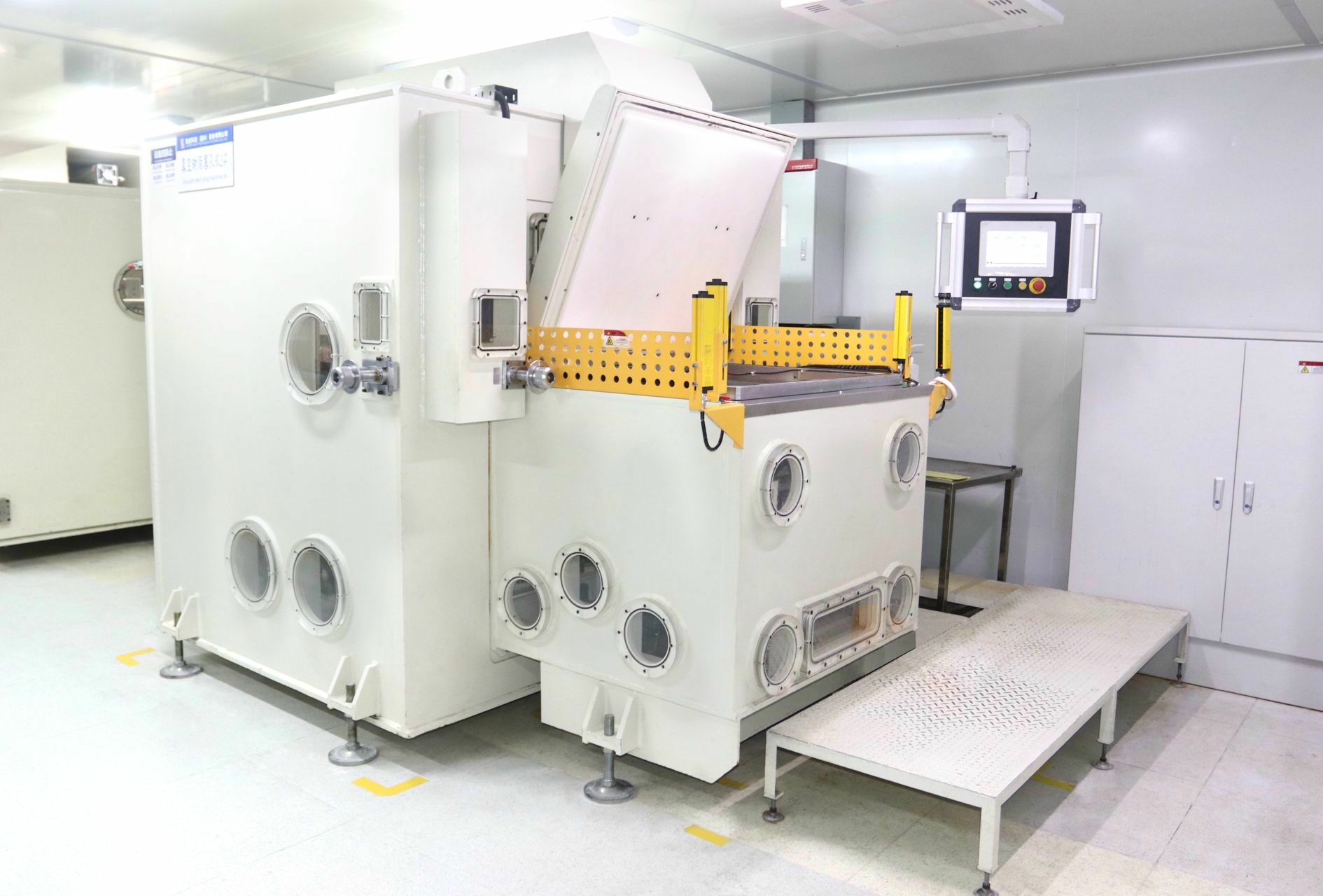

PCB制造/PCB Creation

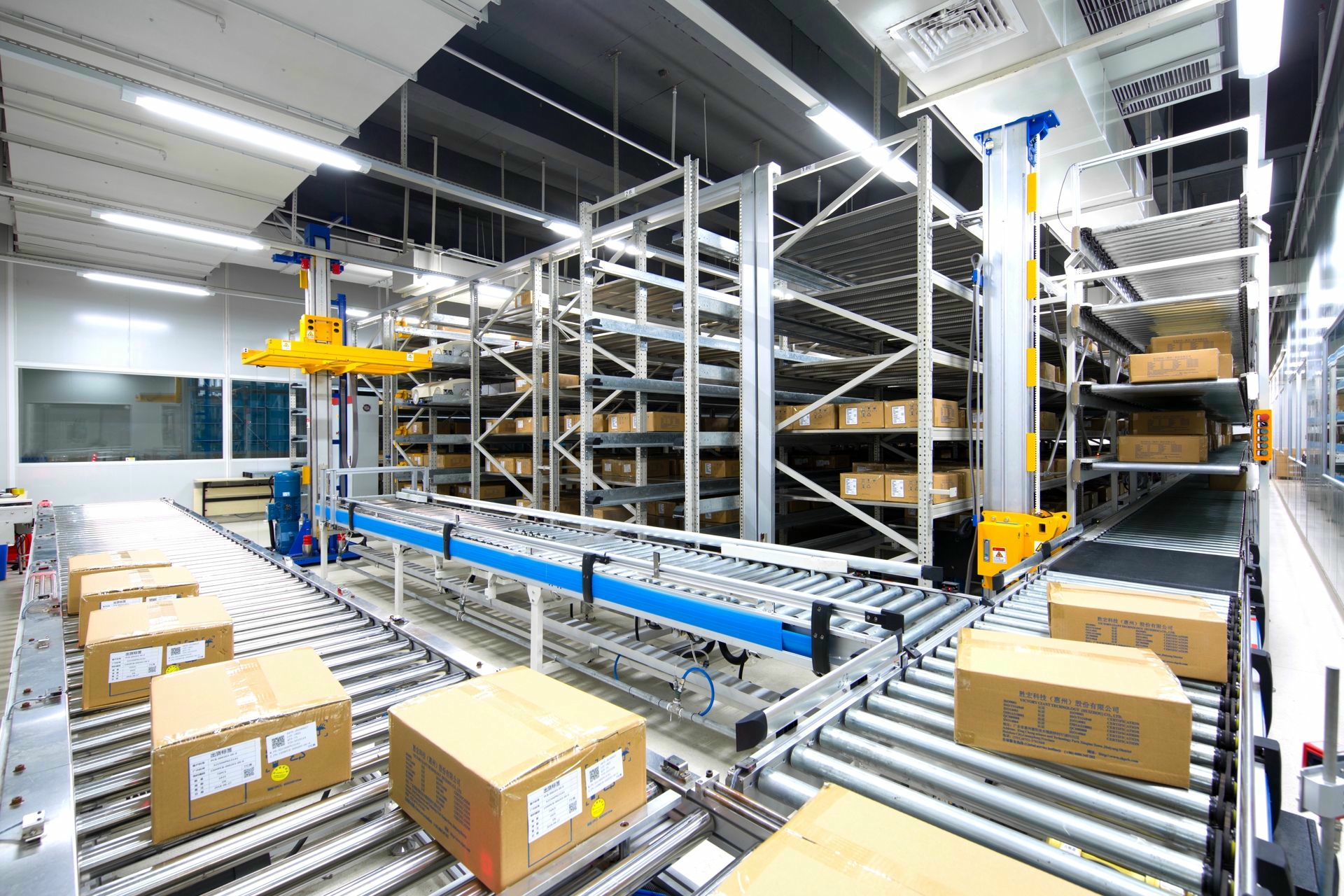

元器件仓库图/Inside the warehouse

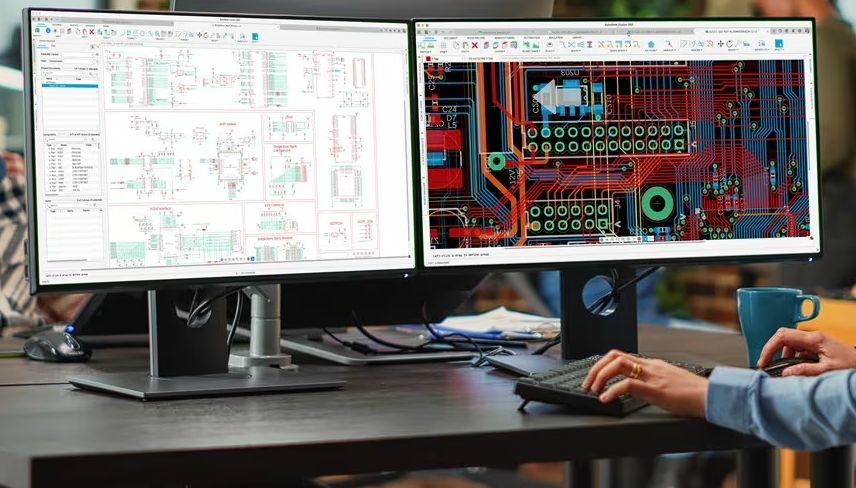

Layout设计部门/Layout Design
SMT线/SMT line

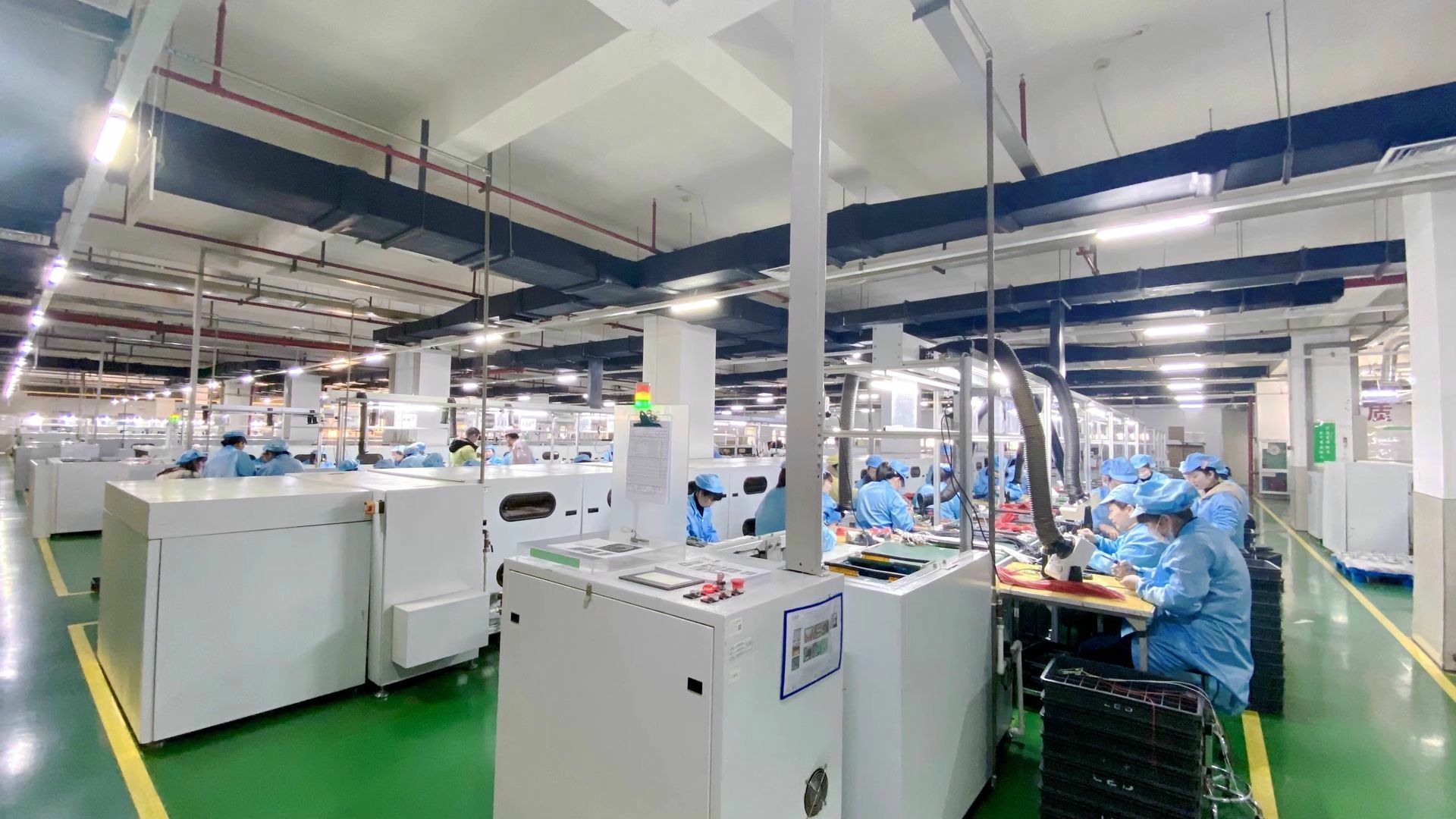

DIP线/DIP line
